Дом для молодой пары с двумя детьми. Кито, Эквадор.

Он стоит на краю склона с видом на самый высокий действующий вулкан Центральной Америки, гору Котопахи. Здание, состоящее из множества углов и фрагментов, сливается с местным ландшафтом, повторяя его контуры.

Выше: Застекленные фасады двух крыльев дома открывают вид на горы Анды вдалеке. Конец настила, оформленные в виде бассейна с зеркальной водой, нависает над склоном.

Закругленная бетонная стена, которая почти не имеет окон, изолирует интерьер от улицы. Однако с противоположной стороны дома фасады двух крыльев здания полностью открыты в долину – сквозь откосное двусветное остекление с тонировкой зеленого цвета.

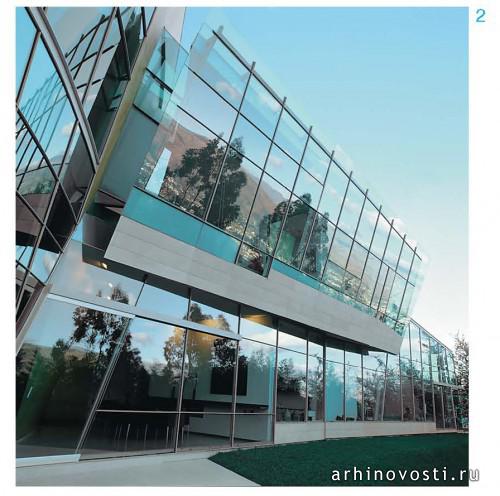

Выше: Тонированный зеленым цветом, застекленный в полную высоту фасад здания отражает ландшафт и уменьшает визуальное воздействие здания на местность.

Из дома нельзя увидеть близлежащие строения, можно только насладиться открывающимися видами гор. В дизайне здания нет прямых углов как в горизонтальной, так и в вертикальных плоскостях. Плавные изогнутые линии и неострые углы придают динамику зданию, которая, казалось бы, не совместима со статической конструкцией.

Выше: Кривая линия сборных деревянных панелей является характерной чертой всего интерьера, где сочетание плавных крыльев и неострых углов привносит динамику в интерьер здания.

Традиционно, на первом этаже находится гостиная, столовая и кухня, на втором – спальня и ванные. Однако не в каждом доме можно встретить роскошный плавательный бассейн, который имеет продолжение со стороны улицы, где, плавая, можно наслаждаться впечатляющими видами.

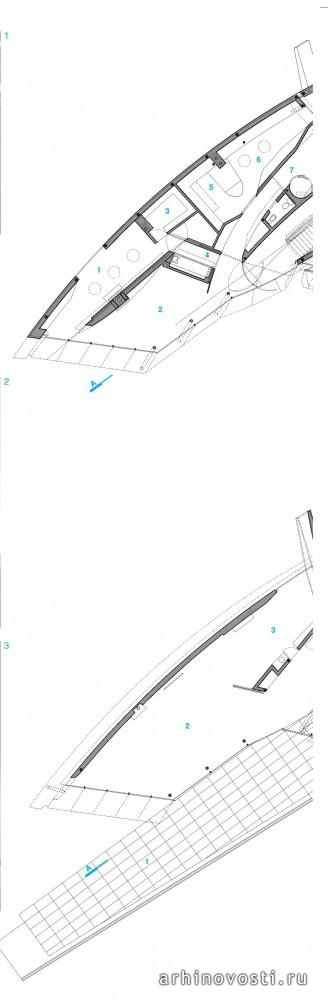

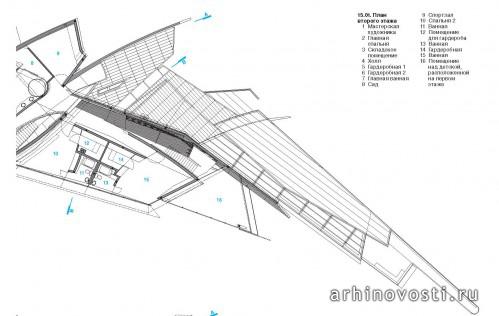

План второго этажа
1. Мастерская художника
2. Главная спальня
3. Складское помещение
4. Холл
5. Гардеробная 1
6. Гардеробная 2
7. Главная ванная
8. Сад
9. Спортзал
10. Спальня 2
11. Ванная
12. Помещение для гардероба
13. Ванная
14. Гардеробная
15. Ванная
16. Помещение над детской, расположенной на первом этаже

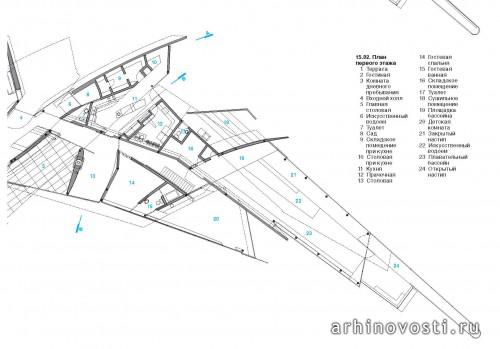

План первого этажа
1. Терраса
2. Гостиная
3. Комната дневного пребывания
4. Входной холл
5. Главная столовая
6. Искусственный водоем
7. Туалет
8. Сад
9. Складское помещение при кухне
10. Столовая при кухне
11. Кухня
12. Прачечная
13. Столовая
14. Гостевая спальня
15. Гостевая ванная
16. Складское помещение
17. Туалет
18. Сушильное помещение
19. Площадка бассейна
20. Детская комната
21. Закрытый настил
22. Искусственный водоем
23. Плавательный бассейн
24. Открытый настил

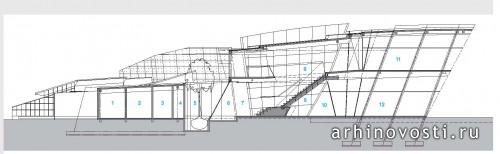

Разрез А-А
1. Столовая при кухне
2. Складское помещение
3. Складское помещение
4. Закрытое водохранилище
5. Сад
6. Искусственный водоем
7. Задний холл
8. Центральный холл
9. Входной холл
10. Вход в главную столовую
11. Главная спальня
12. Гостиная

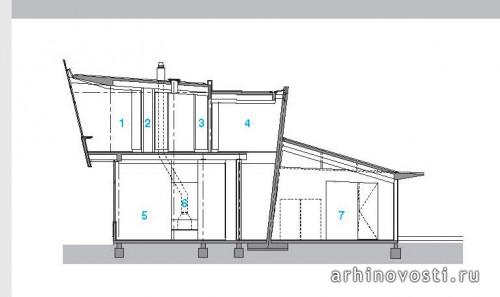

Разрез В-В
1. Ванная
2. Помещение для хранения гардероба
3. Помещение для хранения гардероба
4. Вестибюль задней лестницы
5. Столовая
6. Камин
7. Кухня

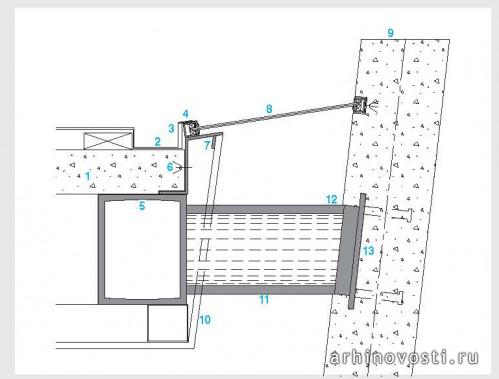

Детальный чертеж остекления
1. Бетонная плита толщиной 100 мм
2. Водосточный желоб
3. Стальной швеллер, приваренный к Z-образному уголку
4. Герметизация примыкания строительным силиконом и неопреном
5. Балка коробчатого сечения
6. 65х125х85 мм нарезной Z-образный уголок, приваренный к балке коробчатого сечения и закрепленный на краю бетонной стены
7. Неразрезной стальной стержень, приваренный к Z-образному уголку
8. 6-миллиметровое небьющееся закаленное стекло
9. Вершина бетонной стены
10. 15-миллиметровый слой фанеры с декоративной облицовкой
11. Стальная труба диаметром 200 мм, приваренная к балке коробчатого сечения и сварной плите
12. Приваренная стальная труба на 3 миллиметра входит в поверхность стены
13. Забетонированная сварная плита

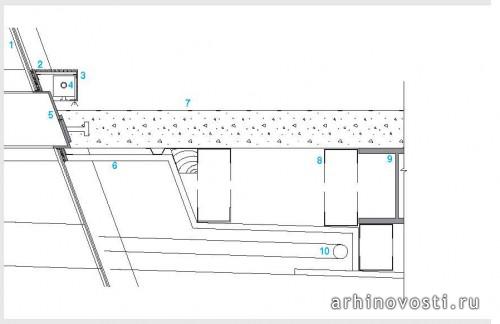

Детальный чертеж стены
1. 6-миллиметровое закаленное стекло
2. Стальная нагревательная решетка, привинченная к металлических уголкам
3. Стальной уголок, закрепленный на черном полу
4. Приборы отопления, расположенные под плинтусом, между вертикальными стойками
5. Стальной швеллер, закрепленный на забетонированной стальной плите с помощью болтов с шестигранной головкой
6. Фанерный потолок с декоративной облицовкой, закрепленный на каркасе на болтах с шестигранной головкой
7. Уровень чистого пола
8. Металлическая рама из швеллера
9. Стальная балка
10. Осветительная арматура с люминесцентными лампами

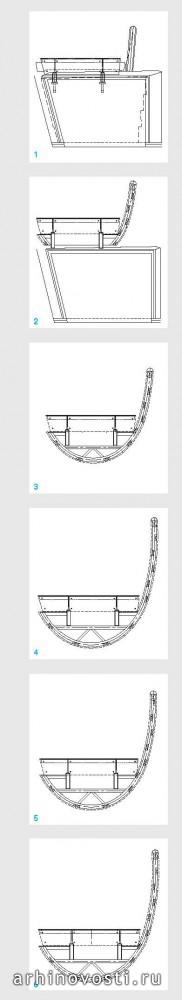

Детальный чертеж ступеней лестницы
1. Ступень 4
2. Ступень 6
3. Ступень 8
4. Ступень 12
5. Ступень 14
6. Ступень 20

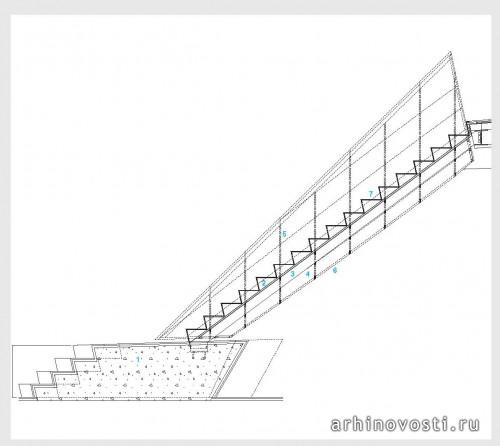

Лестница. Вид сверху
1. Отделка камнем бетонного основания
2. 12,5 мм треугольная металлическая пластина, приваренная к балке коробчатого сечения
3. 12,5 мм плита из нержавеющей стали
4. Стальная балка коробчатого сечения 200х50 мм
5. Металлические стойки
6. Линия боковых стоек
7. Сборные металлические проступи и подступенки с тонкой, 6-миллиметрвоой обшивкой листовой сталью

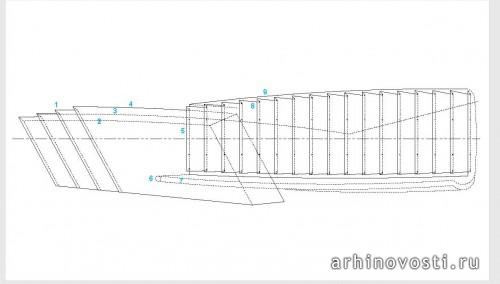

План лестницы
1. Линия стены и проступи
2. Контур лестницы второго этажа
3. Конкур пола второго этажа
4. Конкур пола второго этажа
5. Сборные металлические проступи и подступенки с тонкой, 6-миллиметровой обшивкой листовой сталью
6. Тонкая плита толщиной 6 мм из нержавеющей стали
7. Деревянное ограждение
8. Тонкая листовая нержавеющая сталь толщиной 6 мм
9. Линия стены и проступи

Справка о проекте:
Carlos Zapata Studio
Частный дом
Кито, Эквадор
Площадь: 800 квадратных метров
Проектная группа:
Карлос Запата,
Роландо Мендоза,
Памела Торрес
Производитель работ:
Luis Roggiero Gil,
Moncayo & Roggiero
Подрядчик:
Luis Roggiero Gil,
Moncayo & Roggiero
Архитектор ландшафта:
Стефн Христофер Хаус,
Сузана Перез

В статье использованы материалы из книги «Современная архитектура жилых зданий в деталях» (Detail In Contemporary Residential Architecture), издательство “Питер”.

Источник: www.arhinovosti.ru.
