Необычность фасада стала определяющей. Лос-Анджелес, Америка.

Дом построен на очень маленьком участке, он отличается от других домов на окраине города отсутствием переднего и заднего двора. Его площадь застройки максимально увеличена в пределах принятых норм, тем самым увеличено внутреннее пространство и оставлено больше возможностей для разнообразных вариаций.

Выше: Окна распределены по фасаду независимо от уровней и расположения плит перекрытия, захватывая наиболее выигрышные виды улицы.

Окна в доме расположены таким образом, чтобы захватить наиболее выигрышные виды, поэтому они разбросаны по всей площади вертикальной поверхности. Всего установлено 105 узких, вертикально вытянутых окон и использовано 3 типа остекления. Новшество в конструкции этого дома заключается также в использовании в качестве несущей конструкции цементной плиты с «древесноволокнистой» фактурой. Жесткий стальной каркас позволил окнам и панелям свободно распределится по площади фасадов. Архитектуру дома определяет не столько конструкция здания, сколько необычность фасада.

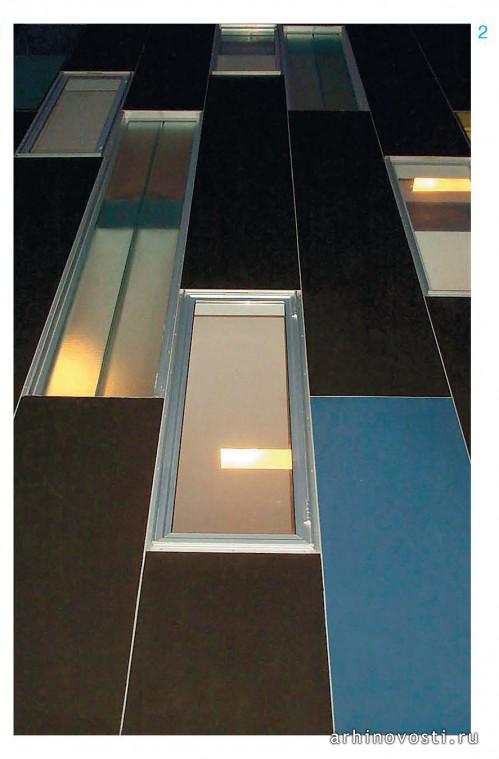

Выше: Окна чередуются по трем типам остекления. Сквозь некоторые из них цементные древесноволокнистые плиты.

Дом представлен четырьмя уровнями. На первом уровне расположена студия и оставлено место для стоянки двух автомобилей. Второй этаж вмещает как главные, так и гостевые спальни, на третьем этаже расположены гостиная, кухня и столовая. Последний уровень представляет собой террасу крыши с застекленной смотровой площадкой по центру, откуда открываются виды на океан. Центр дома пронизан лестницей и примыкающими к ней кладовыми. Идейные, динамично оформленные фасады здания образуют несложные формы, которые, несмотря на свою простоту, отвечают небольшим размерам участка и создают комфортный полный света дом для средней семьи.

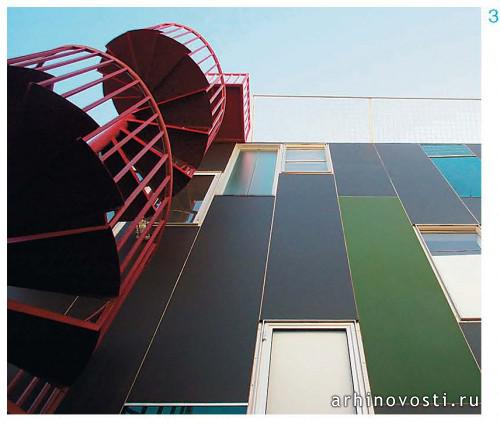

Выше: Стальная винтовая лестница со стороны северного фасада, покрашенная в красный цвет, обеспечивает дополнительный вход, а также является скульптурным элементом архитектурной композиции.

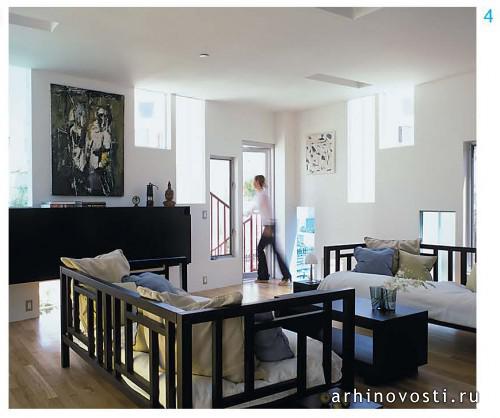

Выше: Вид интерьера гостиной на третьем этаже

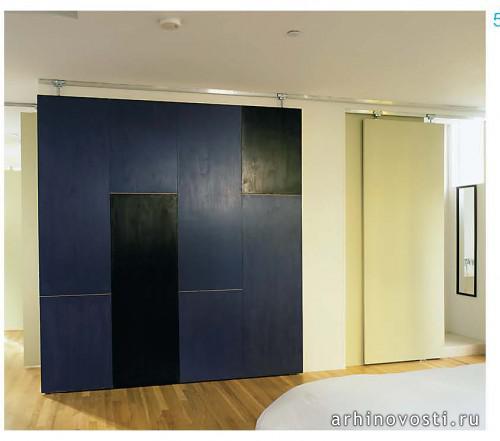

Выше: Вид главной спальни. Стенные шкафы и раздвижные двери увеличивают пространство.

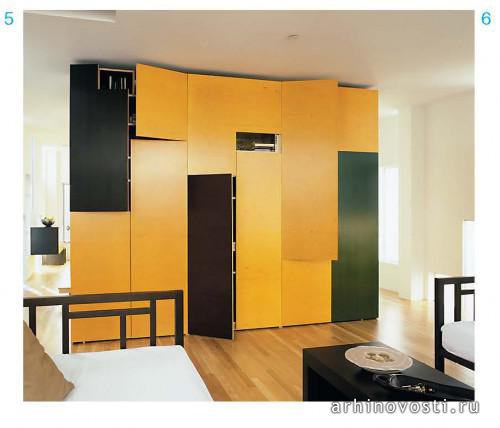

Выше: Скульптурная стена скрывает кладовки, расположенные в гостиной

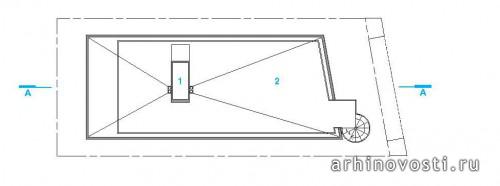

Выше: План крыши
1. Застекленная смотровая площадка
2. Терраса

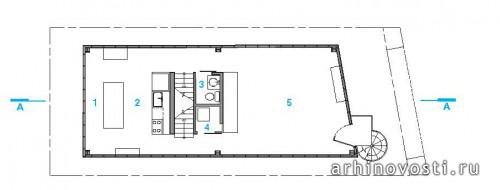

Выше: План третьего этажа
1. Столовая
2. Кухня
3. Туалет
4. Прачечная
5. Гостиная

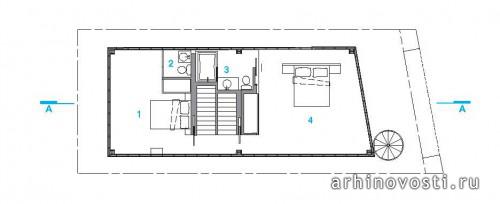

Выше: План второго этажа
1. Гостевая спальня
2. Гостевая ванная
3. Главная ванная
4. Главная спальня

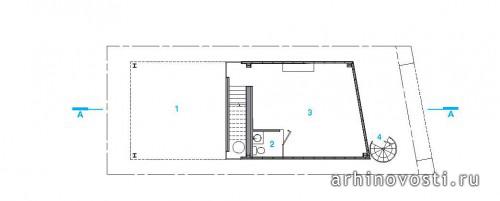

Выше: План первого этажа
1. Стоянка, вмещающая два автомобиля
2. Туалет
3. Студия
4. Запасная лестница

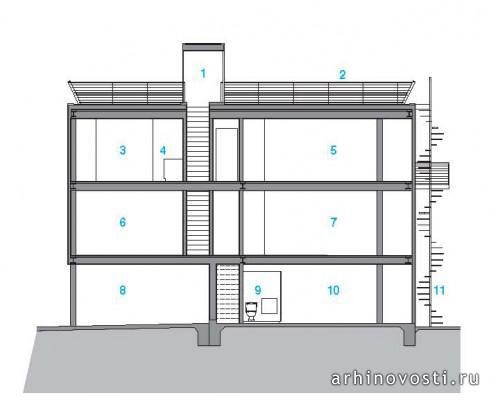

Выше: Разрез А-А
1. Застекленная смотровая площадка на крыше
2. Терраса крыши
3. Столовая
4. Кухня
5. Гостиная
6. Гостевая спальня
7. Главная спальня
8. Стоянка
9. Туалет
10. Студия
11. Запасная лестница

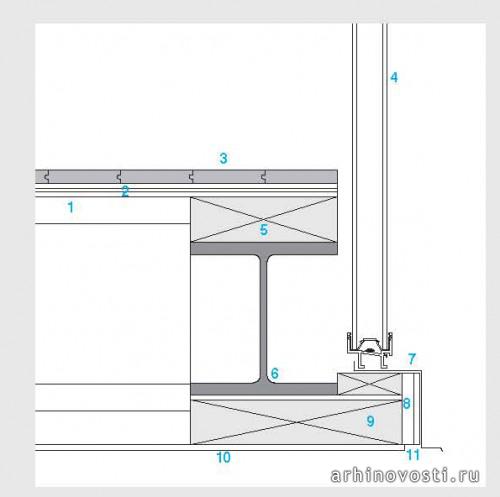

Выше: Нижняя часть установки стеклопакета
1. Деревянная балка перекрытия
2. Фанерное основание пола
3. Сборное покрытие пола из древесины твердых пород
4. Каркас оконного проема
5. Блокирующая балка
6. Стальная балка
7. Металлический отлив поверх строительного картона
8. Фанерная основа
9. Блокирующая балка
10. Цементное покрытие внешней поверхности
11. Завершающий слой из изоляционного материала

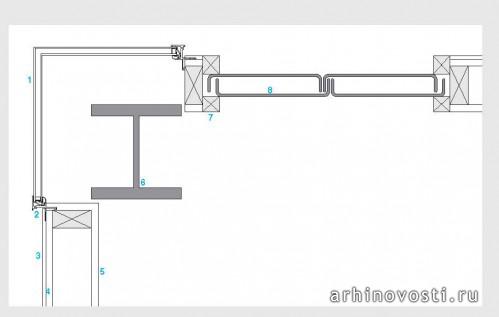

Выше: Детальный чертеж углового стеклопакета
1. Стеклопакет Milguard
2. Торцевая поверхность окна покрыта битумопластом
3. Цементное покрытие внешней поверхности
4. Фанерная основа
5. Гипсокартон на поверхности внутренней стены
6. Стальная балка
7. Блокирующая балка
8. Каркас оконного проема

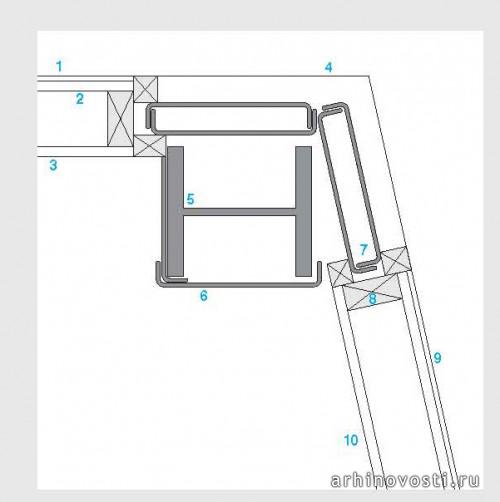

Выше: Детальный чертеж углового стеклопакета
1. Цементное покрытие внешней поверхности
2. Фанерная основа
3. Гипсокартон на поверхности внутренней стены
4. Линия внешней стены снизу
5. Стальная балка
6. Каркас оконного проема
7. Каркас оконного проема
8. Блокирующая балка
9. Цементное покрытие внешней поверхности
10. Гипсокартон на поверхности внутренней стены

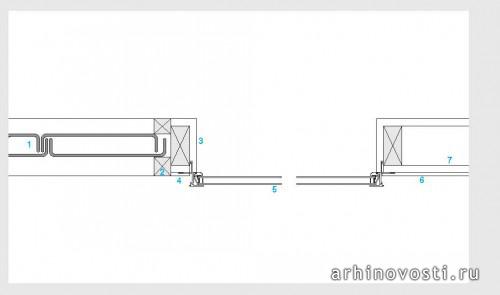

Выше: Детальный чертеж остекления в стандартной стене
1. Каркас оконного проема
2. Блокирующая балка
3. Внутреннее покрытие гипсокартоном
4. Цементное покрытие внешней поверхности
5. Стеклопакет Milguard
6. Цементное покрытие внешней поверхности
7. Фанерное основание

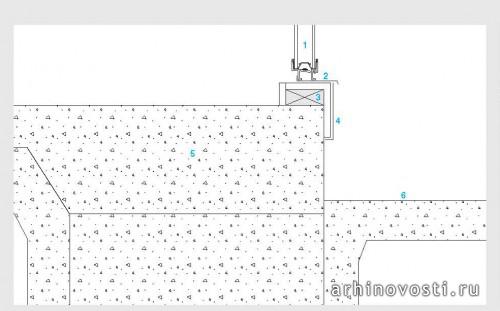

Выше: Детальный чертеж остекления от фундамента
1. Каркас оконного проема
2. Металлическая облицовка
3. Деревянный брус
4. Г-образный уголок из чистого анодированного алюминия поверх фанеры
5. Железобетонный фундамент
6. Законченный нулевой уровень

Выше: Детальный чертеж дверного откоса
1. Дверное полотно из дерева
2. Деревянный каркас двери
3. Фанерная основа
4. Стеклопакет Milguard
5. Регулировочная прокладка
6. Завершающий слой изоляционного материала
7. Гипсокартон
8. Стальная колонна
9. Блокирующая балка
10. Гипсокартон

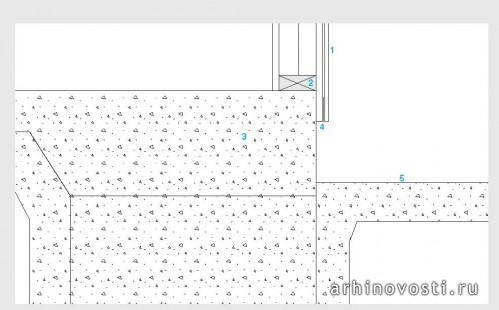

Выше: Детальный чертеж нижней части стены
1. Цементное покрытие поверх фанерного основания
2. Деревянный брус
3. Железобетонный фундамент
4. Капельник
5. Законченный нулевой уровень

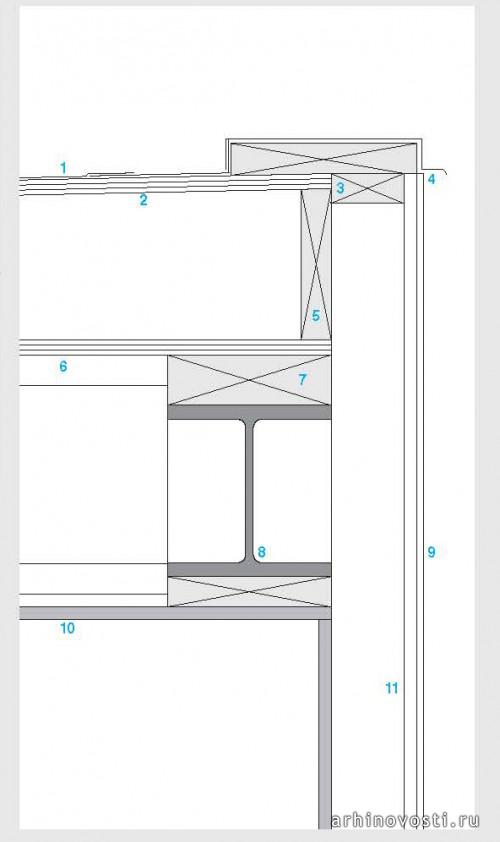

Выше: Детальный чертеж парапета
1. Многослойная рулонная кровля
2. Фанера
3. Блокирующая балка
4. Металлическая облицовка
5. Деревянный каркас покрытия
6. Несущая балка покрытия
7. Деревянный брус
8. Стальная балка
9. 6 мм цементное покрытие
10. 15 мм облицовка потолка гипсокартонном
11. Водостойких гипсокартон

В статье использованы материалы из книги «Современная архитектура жилых зданий в деталях» (Detail In Contemporary Residential Architecture), издательство “Питер”.
